L’abrasion est l’un des mécanismes d’usure les plus répandus dans l’industrie. Elle affecte aussi bien les métaux que les polymères, les céramiques, les composites ou les revêtements de surface. Lorsqu’un composant est exposé à des particules abrasives, à des frottements répétés ou à des contacts avec des matériaux plus durs, sa surface peut progressivement se dégrader jusqu’à compromettre sa fonction.
Pour comparer des matériaux, qualifier un revêtement ou valider une solution technique, les essais d’abrasion constituent un outil incontournable. Encore faut-il choisir la bonne méthode d’essai et interpréter correctement les résultats obtenus.
Qu’est-ce qu’un essai d’abrasion ?
Un essai d’abrasion consiste à évaluer la résistance d’un matériau ou d’un revêtement face à une sollicitation provoquant un enlèvement progressif de matière.
L’objectif est de mesurer la capacité d’une surface à conserver ses propriétés lorsqu’elle est soumise à des contacts répétés avec un abrasif ou une surface antagoniste.
Selon les applications, les essais permettent notamment de :
- comparer plusieurs matériaux ;
- qualifier un traitement ou un revêtement ;
- évaluer l’influence d’un procédé de fabrication ;
- reproduire un mécanisme d’usure observé en service.
Contrairement à une simple mesure de dureté, un essai d’abrasion cherche à caractériser le comportement d’un système en contact, dans des conditions représentatives de son utilisation.
Pourquoi réaliser un essai d’abrasion ?
Les essais d’abrasion sont utilisés tout au long du cycle de développement d’un produit.
Ils permettent notamment de :
- sélectionner un matériau adapté à une application ;
- comparer plusieurs formulations ou revêtements ;
- contrôler la qualité d’une production ;
- comprendre l’origine d’une dégradation prématurée ;
- anticiper la durée de vie d’un composant.
Ils sont également largement utilisés dans les secteurs de l’automobile, de l’aéronautique, du médical, du bâtiment, de l’énergie ou encore de l’industrie minière.
Quels appareils utiliser pour réaliser un essai d’abrasion ?
Il n’existe pas un unique appareil permettant de mesurer l’abrasion. Le choix de l’équipement dépend directement du mécanisme d’usure que l’on souhaite reproduire.
Les laboratoires spécialisés utilisent notamment :
- des appareils Taber pour les essais d’abrasion rotative ;
- des tribomètres Pin-on-Disc pour étudier simultanément le frottement et l’usure ;
- des machines d’abrasion à sable ou à particules libres ;
- des équipements dédiés aux essais de rayure ou de micro-abrasion ;
- des bancs d’essais spécifiques développés pour reproduire une application industrielle particulière.
Chaque équipement sollicite les surfaces de manière différente. Il est donc essentiel de choisir celui qui représente le mieux les conditions de fonctionnement réelles.

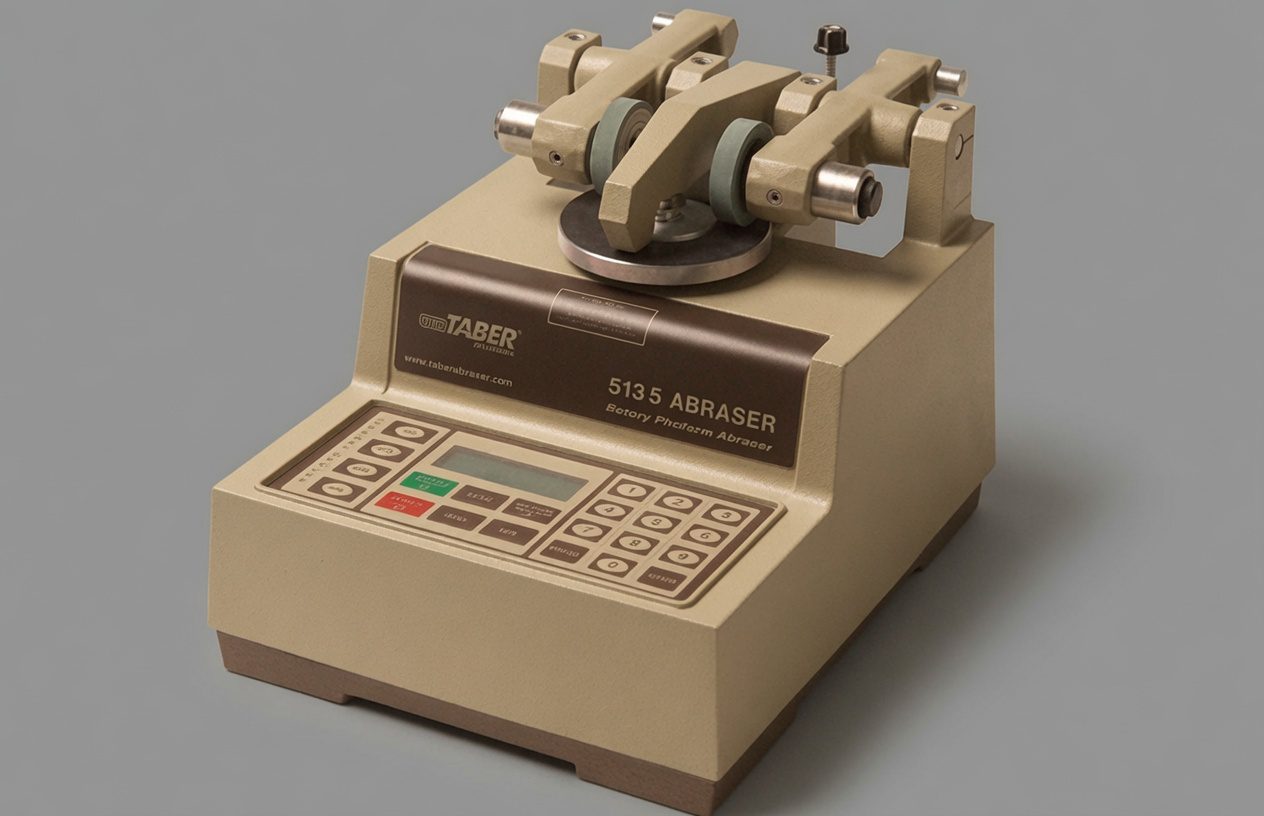

Focus sur l’essai Taber
L’essai Taber est l’une des méthodes les plus connues pour évaluer la résistance à l’abrasion.
Son principe est relativement simple : une éprouvette tourne sur elle-même tandis que deux roues abrasives exercent une pression constante sur sa surface. Après un nombre défini de cycles, l’usure est quantifiée selon différents critères :
- perte de masse ;
- perte d’épaisseur ;
- modification de l’aspect de surface ;
- variation des propriétés fonctionnelles.
L’essai Taber présente plusieurs avantages :
- excellente reproductibilité ;
- protocole normalisé ;
- comparaison rapide entre différentes solutions ;
- mise en œuvre relativement simple.
Il est particulièrement utilisé pour les peintures, les vernis, les polymères, les revêtements décoratifs ou les couches fonctionnelles.
En revanche, il reproduit un mode d’abrasion bien spécifique. Lorsque le composant est soumis à des particules libres, à des chocs ou à des sollicitations complexes, d’autres méthodes d’essai peuvent être plus représentatives.
Comment réaliser un essai d’abrasion ?
La pertinence des résultats dépend avant tout de la qualité du protocole expérimental.
Identifier le mécanisme d’usure recherché
Avant de choisir un équipement, il est indispensable de comprendre le phénomène observé sur le terrain.
Les questions suivantes permettent d’orienter le choix de l’essai :
- l’abrasif est-il fixé ou libre ?
- le contact est-il continu ou intermittent ?
- existe-t-il des chocs ou des vibrations ?
- le composant fonctionne-t-il à sec ou lubrifié ?
Cette étape est essentielle pour sélectionner une méthode pertinente.
Préparer les éprouvettes
Les échantillons doivent être représentatifs du produit final.
Il convient notamment de contrôler :
- la géométrie ;
- la rugosité ;
- l’épaisseur des revêtements ;
- l’absence de contamination.
Une préparation soignée garantit une meilleure reproductibilité des essais.
Définir les paramètres d’essai
Selon la méthode retenue, plusieurs paramètres sont ajustés :
- charge appliquée ;
- vitesse de déplacement ;
- nombre de cycles ;
- nature de l’abrasif ;
- température et environnement.
Ces conditions doivent rester cohérentes avec l’application industrielle visée.
Réaliser les mesures
Pendant ou après l’essai, plusieurs indicateurs peuvent être suivis :
- perte de masse ;
- volume usé ;
- profondeur de la trace ;
- évolution de l’état de surface ;
- modification du coefficient de frottement lorsque le dispositif le permet.
Le choix de l’indicateur dépend du matériau étudié et de l’objectif de l’essai.
Comment interpréter les résultats de l’essai d’abrasion ?
L’interprétation ne doit pas se limiter à comparer une perte de masse ou un classement entre matériaux.
Une analyse pertinente consiste à examiner plusieurs aspects.
Quantifier l’usure
Les résultats permettent d’évaluer la quantité de matière retirée au cours de l’essai.
Selon les méthodes, cette usure est exprimée sous forme de :
- masse perdue ;
- volume usé ;
- profondeur d’usure ;
- taux d’usure.
Ces indicateurs facilitent la comparaison entre différentes solutions.
Observer les mécanismes d’endommagement
L’examen des surfaces après essai apporte souvent davantage d’informations que la seule mesure quantitative.
L’analyse peut mettre en évidence :
- une abrasion par rayures ;
- un arrachement localisé ;
- une déformation plastique ;
- un décollement de revêtement ;
- une fatigue de surface.
Ces observations permettent de comprendre pourquoi un matériau s’use et non seulement à quelle vitesse.
Corréler les résultats avec les conditions d’utilisation
Un excellent classement lors d’un essai normalisé ne garantit pas automatiquement une bonne tenue en service.
Les résultats doivent toujours être analysés en tenant compte :
- du type de contact réel ;
- des matériaux en présence ;
- des sollicitations mécaniques ;
- des conditions environnementales.
C’est cette mise en perspective qui donne toute leur valeur aux essais d’abrasion.
